網站首頁 / 產品選型 / 工業交換機

產品選型

訂貨號：IES-1080GE-mini
訂貨號：IES-1080GE-mini

訂貨號：IES-1080GE-mini

非管理型工業交換機，迷你型，5電口，千兆，12V~52VDC，IP50，金屬外殼，DIN35導軌安裝

產品詳情

資源下載

資源下載

返回
您對產品有什么疑問嗎？ 與我們聯系

產品參數

產品參數

返回

訂貨號：IES-1080GE-mini

電口：8xRJ45(帶屏蔽)

電源接口：1x5Pin插拔式接線端子

工作電流：350mA 12V 滿載

通道數：8

傳輸速率：10/100/1000M(Max),自適應

包轉發率：11.9Mpps

背板帶寬：20Gbps，無阻塞設計

連接方式：平行線/交叉線自適應

工作電壓：12~52VDC彈性電源

防護等級：IP50

安裝方式：DIN35導軌安裝

工作溫度：-40℃~+85℃

工作濕度：5%~90%


您對產品有什么疑問嗎？ 與我們聯系

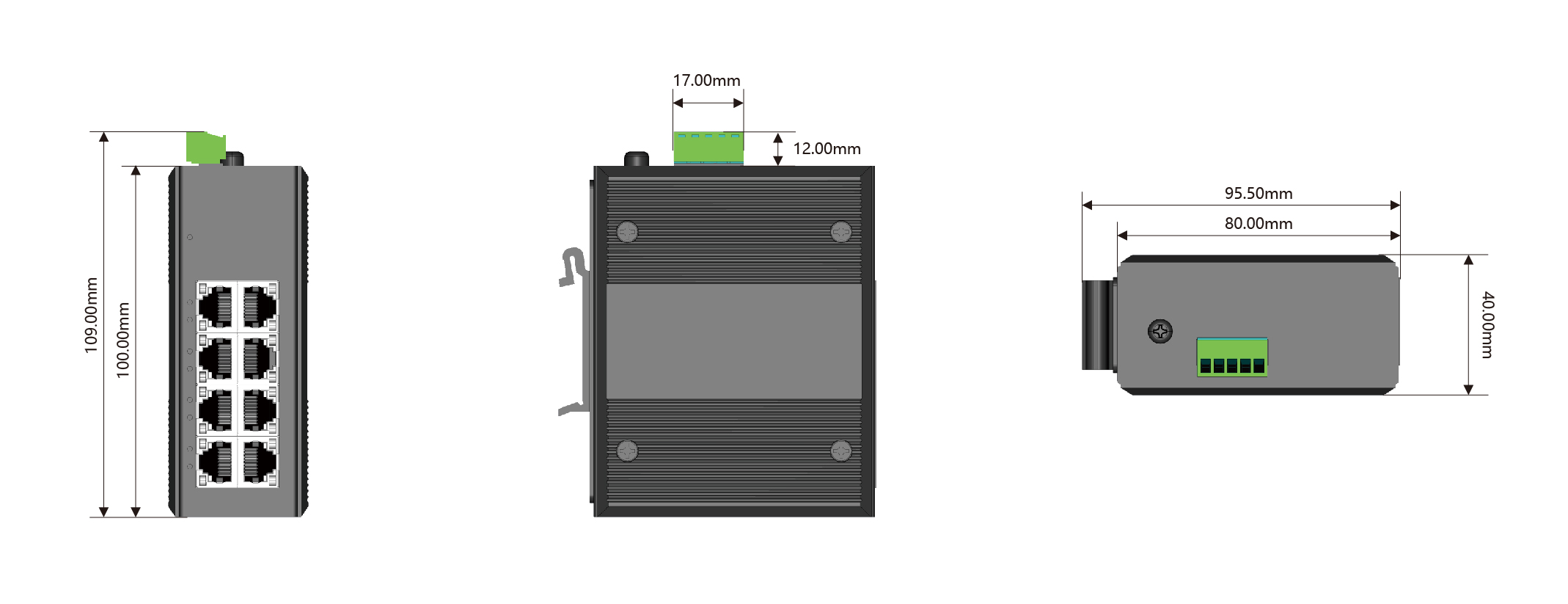

尺寸圖

尺寸圖

返回


您對產品有什么疑問嗎？ 與我們聯系

接線圖

接線圖

返回
您對產品有什么疑問嗎？ 與我們聯系
